Kulové ventily patří mezi nejpoužívanější armatury v instalacích topení, vodovodu i průmyslu díky své spolehlivosti a jednoduché obsluze. Různé typy ventilů a materiály kulových kohoutů umožňují přesné přizpůsobení konkrétním provozním podmínkám a médiím. Výběr správného ventilu zásadně ovlivňuje životnost i funkčnost celého systému.
💡 Důležité na úvod
- Kulové ventily umožňují rychlé uzavření průtoku otočením o 90° pákou.
- Materiály ventilů zahrnují mosaz, nerezovou ocel (AISI 304), PVC, bronz, litinu a hliník.
- Pracovní teploty mosazných kulových ventilů jsou od -20 °C do +120 °C.
- Jmenovitá světlost ventilů se pohybuje od DN 15 do DN 80 mm, připojení podle BSP-G standardu.
- Kulové ventily nejsou vhodné pro regulaci průtoku kvůli nerovnoměrné charakteristice při částečném otevření.
Co je kulový ventil a jak funguje

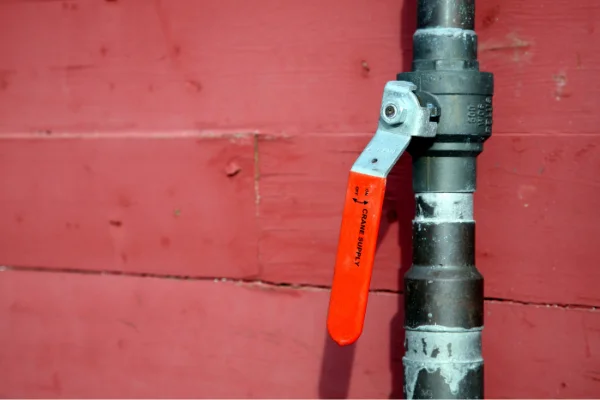

Kulový ventil funguje na principu čtvrtotáčkového ventilu, kde kulový kotouč s průchozím otvorem umožňuje rychlé otevření nebo uzavření průtoku kapaliny otočením pákou o 90°. Tento způsob ovládání zajišťuje spolehlivost a jednoduchost manipulace u všech typů kulových ventilů, ať už se jedná o domácí vodovodní systémy nebo průmyslové ventily. Páka slouží jako přímý ovladač, který během čtvrtotáčky změní polohu ventilu z otevřené do uzavřené a naopak.
Kulové ventily se liší svým provedením, použitými materiály a těsněním PTFE, které zaručuje dlouhou životnost a těsnost při různých pracovních tlacích. Montáž kulového ventilu vyžaduje správné rozpoznání typu a velikosti, například kulový ventil 1/2 a 3/4 má odlišné rozměry a doporučené použití. Jak vybrat správný kulový ventil podle typu a použití závisí na konkrétních požadavcích průtoku, tlaku a média, které bude ventil regulovat.
Jak fungují a kdy použít kulové ventily různých typů
Kulové ventily jsou vhodné pro rychlé uzavírání a otevírání průtoku v instalacích s kapalinami i plyny. Díky jednoduchému mechanizmu jsou ideální tam, kde je potřeba spolehlivá a bezúdržbová regulace průtoku. Typy kulových ventilů se volí podle provozních podmínek, materiálu potrubí a požadavků na těsnost.
Typy kulových ventilů podle konstrukce a materiálu
Kulové ventily se liší konstrukcí i materiálem, což ovlivňuje jejich použití a montáž. V následujících odstavcích popisuji hlavní typy ventilů a běžné materiály, z nichž se vyrábějí, včetně jejich výhod a nevýhod.
Rozdělení kulových ventilů podle konstrukčního provedení
Kulové ventily se dělí na jednocestné, třídílné a ventily s převlečnou maticí Union. Jednocestný kulový ventil je jednoduchý v konstrukci a vhodný pro běžné instalace s nižšími nároky na údržbu. Třídílný kulový ventil má rozebíratelnou konstrukci, která usnadňuje servis a výměnu těsnění PTFE. Ventil s převlečnou maticí Union umožňuje demontáž bez řezání potrubí, což výrazně zjednodušuje opravy a výměny v průmyslových i domácích rozvodech.
Materiály používané při výrobě kulových ventilů

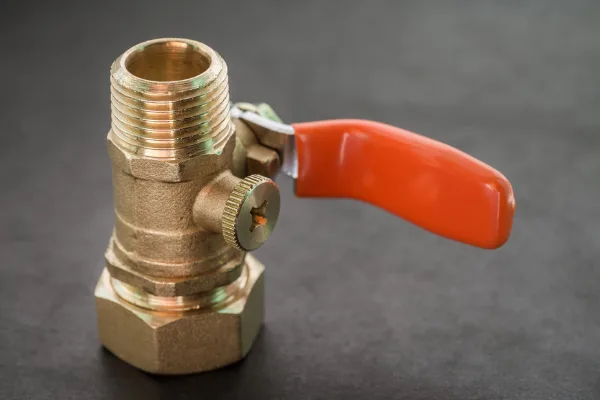

Nejčastěji se kulové ventily vyrábějí z mosazi, nerezové oceli AISI 304, PVC, bronzu, litiny a hliníku. Mosaz je nejběžnější materiál díky dostupnosti a vhodnosti pro vodovodní a topné systémy. Nerezová ocel AISI 304 nabízí vysokou odolnost vůči korozi a chemickým vlivům, proto se používá v náročnějších podmínkách, například v chemickém průmyslu. PVC se využívá pro nízkotlaké instalace s agresivními médii. Bronz, litina a hliník doplňují sortiment podle specifických požadavků na mechanickou odolnost a cenu.
| Typ ventilu | Materiály | Výhody | Nevýhody |
|---|---|---|---|
| Jednocestný kulový ventil | Mosaz, PVC | Jednoduchost, nízká cena | Omezená servisovatelnost |
| Třídílný kulový ventil | Mosaz, nerezová ocel | Snadný servis, výměna těsnění PTFE | Vyšší cena |
| Union kulový ventil | Mosaz, bronz, nerezová ocel | Snadná demontáž bez řezání potrubí | Mírně složitější montáž |
Jaké jsou typy kulových ventilů a jejich specifika?
Typy kulových ventilů se liší především konstrukční variantou a materiály, které ovlivňují jejich funkci i použití. Pro vodovod a topení jsou běžné mosazné ventily o velikostech 1/2 a 3/4 palce, přičemž větší průměr (3/4) zvládá vyšší průtoky a tlak. Třídílné ventily vyžadují pravidelnou údržbu těsnění PTFE kvůli dlouhodobé spolehlivosti. Průmyslové ventily často využívají nerezovou ocel pro zvýšenou odolnost, zatímco montáž kulového ventilu závisí na typu spoje a požadavcích na těsnost.
Odborná rada: Podrobné technické informace a normy pro kulové ventily jsou dostupné na portálu Eagri.cz, který poskytuje komplexní přehled materiálů a konstrukčních variant.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Rozměry a standardy připojení kulových ventilů
Jmenovitá světlost (DN) kulových ventilů se zpravidla pohybuje od DN 15 do DN 80 mm, což odpovídá běžným průměrům potrubí v domácnostech i menších průmyslových instalacích. Připojení ventilů využívá závity typu BSP-G podle standardu ČSN EN ISO 228-1, které zahrnují rozměry od 1/8″ až po 4″. Nejčastěji se v domácnostech setkáte s kulovými ventily 1/2 a 3/4, kde 1/2″ ventil slouží pro menší průtoky a 3/4″ pro střední instalace, například topení či vodovodu.
Pro montáž kulového ventilu se doporučuje použít potravinářskou vazelínu Loctite 8105, která zajistí konzervaci závitů a zároveň ochranu těsnění PTFE před poškozením. Správná montáž prodlouží životnost ventilu a minimalizuje riziko netěsností.
| Jmenovitá světlost (DN) | Závit BSP-G (palce) | Doporučené použití |
|---|---|---|
| DN 15 | 1/2″ | Domácí vodovod, menší instalace |
| DN 20 | 3/4″ | Topení, střední průtoky |
| DN 80 | 4″ | Průmyslové ventily, větší potrubí |
Typy kulových ventilů a jejich použití
Různé typy kulových ventilů pro vodovod a topení se liší nejen rozměry, ale i materiály kulových ventilů a konstrukcí těsnění. Průmyslové ventily často využívají odolnější materiály a speciální těsnění, zatímco domácí kulové kohouty jsou zaměřeny na jednoduchou montáž a spolehlivost.
Provozní parametry a limity kulových ventilů
Provozní parametry a limity kulových ventilů určují jejich spolehlivost a vhodnost pro konkrétní aplikace. Základní charakteristiky zahrnují pracovní teplotu, tlakové limity, typ použitého těsnění a materiálové zpracování, které ovlivňují životnost a funkčnost ventilů.
Provozní teplota a tlak kulových ventilů
Kulové ventily z mosazi obvykle pracují v teplotním rozsahu od -20 °C do +120 °C, což pokrývá většinu běžných instalací v domácnostech i průmyslu. Nerezové ventily zvládají pracovní tlak až do 13 bar, což je vhodné pro náročnější vodovodní a topné systémy. Těsnění PTFE zajišťuje bezúdržbový provoz a odolnost vůči chemickým vlivům.
| Materiál ventilu | Pracovní teplota | Maximální tlak | Těsnění | |
|---|---|---|---|---|
| Mosaz | -20 °C až +120 °C | do 10 bar | PTFE | |
| Nerez | -20 °C až +120 °C | do 13 bar | PTFE | |
| Plast | -10 °C až +60 °C | do 6 bar | PTFE |
Tvrdochromovaná koule zvyšuje odolnost proti opotřebení a minimalizuje riziko kavitace, což prodlužuje životnost ventilu i při častém používání.
Proč kulové ventily nejsou vhodné pro regulaci průtoku
Při částečném otevření kulového ventilu dochází k nerovnoměrné charakteristice průtoku, která může způsobit erozi těsnění PTFE a rychlejší opotřebení tvrdochromované koule. Navíc vznikají tlakové rázy, které ohrožují stabilitu celého systému. Proto se kulové ventily využívají především jako uzavírací prvky a ne pro regulaci průtoku. Tyto vlastnosti platí pro různé typy kulových ventilů a jejich použití v praxi, a to jak u vodovodních kulových ventilů, tak v topných systémech.
Typické oblasti použití kulových ventilů
Kulové ventily patří mezi nejpoužívanější typy ventilů díky jednoduché konstrukci a spolehlivému uzávěru průtoku. V topenářství slouží především k rychlému uzavření nebo otevření okruhů otopných systémů, přičemž těsnění z PTFE zajišťuje provozní teploty až do 120 °C a tlakové limity kolem 10 bar. V oblasti vodovodních instalací se používají mosazné a nerezové kulové kohouty s atesty DVGW, které garantují nezávadnost materiálů pro pitnou vodu a splňují hygienické normy. Různé typy kulových ventilů pro vodovod a topení se liší materiály, konstrukcí a rozměry, aby vyhověly specifickým požadavkům na tlak (typicky do 13 bar) a chemickou odolnost.

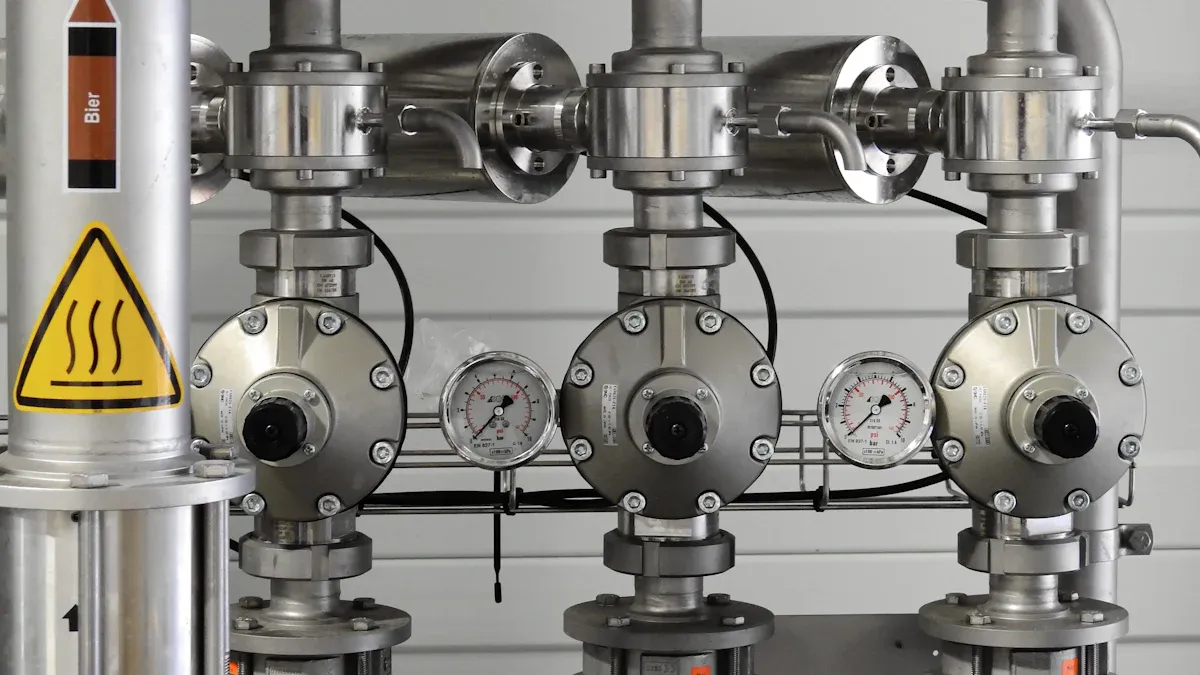

V chemickém průmyslu a potravinářství jsou nasazovány kulové ventily z korozivzdorné nerezové oceli (DIN 1.4408 – CF8M) s těsněním PTFE, které odolávají agresivním médiím a umožňují hygienickou montáž. Tyto průmyslové ventily často disponují třídílnou konstrukcí s převlečnou maticí (Union), což usnadňuje demontáž a údržbu bez nutnosti řezání potrubí.
- topenářství – rychlé uzavření okruhů s těsněním PTFE do 120 °C a tlakem do 10 bar
- vodovodní systémy – kulové kohouty s atestem DVGW pro pitnou vodu, tlak do 13 bar
- chemický průmysl – ventily z nerezové oceli CF8M odolné vůči korozivním látkám
- potravinářství – hygienické materiály a konstrukce vhodné pro styk s potravinami
Typy kulových ventilů a jejich použití
Pro správný výběr kulového ventilu je zásadní znát jeho funkci a vhodnost materiálů pro konkrétní aplikaci. Kulové ventily se proto dělí podle použití na varianty pro topení, pitnou vodu, chemii nebo potraviny, přičemž každý typ má odlišné konstrukční parametry a certifikace.
| Typ kulového ventilu | Materiál | Použití | Provozní tlak | Provozní teplota | Specifika |
|---|---|---|---|---|---|
| Mosazný ventil s DVGW | Poniklovaná mosaz | Vodovod, pitná voda | Do 13 bar | -20 °C až +120 °C | Hygienický atest, barevné označení pák |
| Nerezový ventil CF8M | Nerezová ocel DIN 1.4408 | Chemie, potraviny | Až 13 bar (někdy více) | -20 °C až +150 °C | Vysoká odolnost proti korozi, hygienická úprava |
| PVC ventil | PVC-U | Chemicky odolné instalace | Do 6 bar | Do 60 °C | Nízká hmotnost, omezené teplotní limity |
| Kulový ventil Union | Mosaz, nerez | Průmyslové aplikace | Do 16 bar | Podle materiálu | Snadná demontáž bez řezání potrubí |
Tip: Pro instalace pitné vody se doporučuje volit kulové kohouty s atestem DVGW a barevným označením pák (zelená pro pitnou vodu), což zjednodušuje identifikaci a zajišťuje bezpečnost provozu.
Kulové ventily nejsou vhodné pro regulaci průtoku, protože částečné otevření vede k nerovnoměrné charakteristice průtoku, zvýšenému opotřebení těsnění a riziku tlakových rázů. Pro tyto účely se doporučují klapkové ventily s lepší linearitou průtoku.

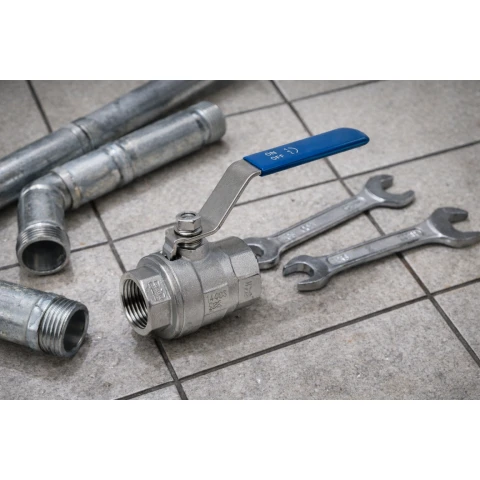

Montáž kulových ventilů vyžaduje správné utěsnění závitů, například potravinářskou vazelinou Loctite 8105, aby se zabránilo únikům a zajistila dlouhodobá těsnost. Pro průmyslové aplikace je častá volba třídílných ventilů s převlečnou maticí, které umožňují rychlou výměnu dílů bez nutnosti rozebírání celého potrubí.
Výběr kulového ventilu by měl vždy zohlednit pracovní tlak, teplotu, chemickou kompatibilitu média a požadavky na hygienu, zejména u pitné vody a potravinářských aplikací.
Speciální typy a modifikace kulových ventilů
Speciální typy kulových ventilů zahrnují modifikace, které umožňují přesnější regulaci průtoku a automatizaci procesů, což rozšiřuje jejich využití v průmyslových aplikacích i instalacích s náročnými požadavky. Součástí jsou také inovativní spojky UNITWIST, jež zjednodušují montáž kulových ventilů na PE a PVC trubky.
Modifikované kulové ventily pro regulaci průtoku
Modifikované kulové ventily mají upravenou konstrukci, která zajišťuje plynulejší a přesnější regulaci průtoku kapalin. Tyto ventily často obsahují speciální těsnění PTFE a precizně opracované koule, což snižuje riziko netěsností a zvyšuje životnost v průmyslových ventilech. Technické parametry zahrnují pracovní tlak až do 40 barů a teplotní odolnost do 180 °C, což je vhodné pro různé typy kulových ventilů pro vodovod a topení.
Automatizace kulových ventilů a typy pohonů
Automatizované kulové ventily využívají elektrické nebo pneumatické pohony pro dálkové ovládání a přesnou regulaci průtoku. Elektrické pohony umožňují nastavení polohy ventilu s vysokou přesností, zatímco pneumatické pohony jsou vhodné pro rychlé cykly a provoz v náročných podmínkách. Montáž kulového ventilu s pohonem vyžaduje správné upevnění a kompatibilitu s materiály kulových ventilů, zejména pokud jde o spojky UNITWIST kompatibilní s PE a PVC trubkami.
- Výběr ventilu – zvolit modifikovaný kulový ventil podle požadovaného průtoku a pracovního tlaku
- Instalace pohonu – připojit elektrický nebo pneumatický pohon ke kulovému ventilu podle návodu výrobce
- Montáž spojek – použít spojky UNITWIST pro snadné a pevné spojení s PE nebo PVC trubkami
- Testování funkce – ověřit správnou funkci regulace a automatizace ventilů před uvedením do provozu
Údržba a běžné problémy s kulovými ventily
Životnost kulových ventilů výrazně závisí na použitých materiálech. Mosazné ventily patří mezi cenově dostupné varianty s průměrnou životností 5 až 10 let, avšak vyžadují pravidelnou údržbu, aby se předešlo ztuhlosti a únikům. Nerezové ventily mají vyšší pořizovací cenu, ale životnost přesahuje i 20 let díky odolnosti vůči korozi a mechanickému opotřebení. PVC ventily jsou lehké a chemicky odolné, ovšem méně vhodné pro vysoké pracovní tlaky, což omezuje jejich životnost na zhruba 5 až 7 let.
Pravidelná údržba, včetně kontroly těsnění PTFE a správné montáže kulového ventilu, výrazně snižuje riziko ztuhlého ventilu a netěsností. Nepravidelná péče bývá nejčastější příčinou poruch i u průmyslových ventilů.
- Kontrolovat těsnění a v případě potřeby jej vyměnit
- Pravidelně ventil otevírat a zavírat, aby se zabránilo ztuhnutí
- Udržovat čistotu v okolí ventilu a odstraňovat usazeniny
- Používat ventil vhodný pro konkrétní pracovní tlak a médium
Tip: Správná volba materiálu kulového kohoutu podle použití výrazně ovlivní životnost a náklady na údržbu.
Jak vybrat správný kulový ventil pro konkrétní aplikaci
Výběr kulového ventilu závisí především na druhu média, teplotě, pracovním tlaku a materiálu, ze kterého je ventil vyroben. Pro vodovodní a topné systémy se nejčastěji používají mosazné kulové kohouty s těsněním PTFE, které odolávají teplotám do 90 °C a tlakům do 10 barů. Pro agresivní chemikálie a potravinářské aplikace jsou vhodnější nerezové kulové ventily, které splňují přísné hygienické normy a mají delší životnost. Barevné označení pák usnadňuje rychlou identifikaci – červená značí použití pro topení, zelená pro pitnou vodu. Certifikace DVGW potvrzuje bezpečnost kulových ventilů pro použití v pitné vodě a je nezbytná pro splnění legislativních požadavků.
Jak vybrat správný kulový ventil podle typu a použití
| Médium | Doporučený materiál | Maximální teplota | Pracovní tlak | Barevné označení pák |
|---|---|---|---|---|
| Pitná voda | Mosaz + těsnění PTFE | do 90 °C | do 10 bar | Zelená |
| Topení | Mosaz nebo ocel | do 120 °C | do 16 bar | Červená |
| Chemikálie | Nerezová ocel | do 150 °C | do 20 bar | Bez označení |
Tip: Při montáži kulového ventilu je třeba vždy dodržet doporučení výrobce ohledně orientace a utahovacích momentů, aby se zabránilo poškození těsnění PTFE a zajistila dlouhá životnost ventilu.
Časté dotazy o kulových ventilech
Typy kulových ventilů a jejich použití v praxi
Otázka: Jak rozhýbat ztuhlý kulový ventil?
Použijte WD-40 nebo podobný penetrant, nechte působit 10 minut, poté opatrně pohybujte pákou o 15-30° dokola, dokud se ventil neuvolní.
Otázka: Jak poznat typ kulového ventilu na topení?
Poznáte ho podle materiálu (mosaz nebo nerez), velikosti připojení (např. 1/2″ nebo 3/4″) a barevného označení pák (červená pro topení).
Otázka: Jaké jsou hlavní typy kulových ventilů?
Jednocestné, třídílné a s převlečnou maticí Union, vyrobené z mosazi, nerezu, PVC, bronzu nebo litiny.
Otázka: Jaké jsou typy vodovodních ventilů?
Kulové ventily, klapkové ventily, šoupátkové ventily a kohouty se liší konstrukcí i materiály podle použití.
Otázka: Jak funguje kulový ventil?
Otočením koule s otvorem o 90° pákou se průtok vody otevře nebo uzavře, což umožňuje rychlou obsluhu instalace.
Otázka: Jaké jsou pracovní teploty kulových ventilů?
Mosazné ventily pracují od -20 °C do +120 °C, nerezové vydrží tlak až 13 barů.
Otázka: Kdy použít kulový ventil 1/2″ a kdy 3/4″?
1/2″ ventil je vhodný pro menší instalace, 3/4″ pro větší průtoky a topné systémy s vyšší kapacitou.
Otázka: Jaké těsnění se používá u kulových ventilů?
Nejčastěji PTFE, které zajišťuje bezúdržbový provoz, nízký odpor průtoku a dlouhou životnost.
Otázka: Jaké jsou výhody kulových ventilů?
Nabízejí rychlé ovládání, spolehlivé těsnění, dlouhou životnost a nízký tlakový odpor.
Otázka: Jaké jsou nevýhody kulových ventilů?
Nevhodné pro regulaci průtoku kvůli riziku kavitace a rychlému opotřebení těsnění při částečném otevření.
Otázka: Jaké materiály jsou vhodné pro chemické aplikace?
Nerezová ocel a PVC se používají díky vysoké odolnosti vůči korozi a agresivním chemikáliím.
Otázka: Co je to kulový ventil Union?
Ventil s převlečnou maticí umožňující snadnou demontáž bez nutnosti řezání potrubí.
Otázka: Jaké jsou bezpečnostní normy pro kulové ventily?
Pro pitnou vodu platí atest DVGW, další normy závisí na materiálu a konkrétním průmyslovém použití.
Otázka: Jak automatizovat kulový ventil?
Použitím elektrických nebo pneumatických pohonů lze zajistit dálkové ovládání průtoku.
Otázka: Jak se instaluje kulový ventil?
Montáž probíhá zašroubováním do závitového protikusu s použitím těsnění, například Loctite 8105.
Otázka: Jak předcházet ztuhlosti kulových ventilů?
Pravidelnou údržbou, mazáním a občasným otvíráním a zavíráním ventilu se udržuje jeho pohyblivost.
